如何解决天地盖自动化贴合精度的痛点

天地盖  天地盖机  智能天地盖成型机
2021-03-04

天地盖结构简单,模式化的比重大,在实际的生产中,很容易形成标准化,从而实现自动化生产,降低成本,相对于工艺比较复杂的折叠盒、书型盒,具有不可比拟的优势。

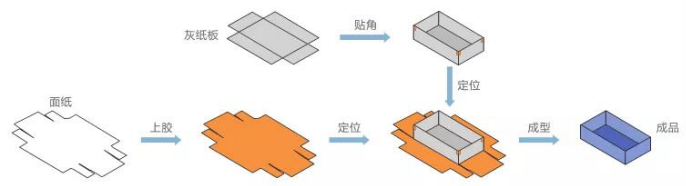

在天地盖生产中,纸张通过模切、覆膜等步骤,制成大小、形状一致的面纸;灰纸亦通过模切、开槽、贴角等步骤,剪裁成大小形状一致,然后再和面纸进行贴合,而这一连串工序完全可全自动化作业。


而要做到高速准确地生产,定位贴合是关键的一步。采用视觉动态跟踪机器人进行自动定位及贴合操作,可以很好的解决人手操作中贴合精度上的缺陷,而且贴合速度更快,重复性更好。

一个天地盖视觉定位跟踪贴合系统由以下硬件组成:

1. 机器人(SCARA)

2. 传送带

3. 视觉定位系统

4. 编码器(检测传送带的位置和速度)

面纸通过自动飞达机构上胶传送到皮带上,皮带运动经过光电传感器后停在拍照位。机器人收到允许取料信号后到取料位抓取纸壳。上位机接收到拍照信号后触发相机拍照识别面纸边缘,计算偏移角度和坐标并发送给机器人。机器人根据接收到的偏移坐标完成贴合动作。

从整个贴合过程可以看,前期的送纸、过胶,后期的抓盒、成型等步骤均是已经成熟的技术,而要做到高速、高精,视觉定位是关键。

对此,推出了针对天地盖的高精度视觉定位系统,可以根据客户要求配置进口或国产机器人,可以大大提升天地盖自动化贴合时的定位精度以及生产效率。此外,该系统操作简便,在人机交互界面中,用户可快速切换视觉模板以及微调贴合位置补偿值,无需第三方机械手软件即可实现机械手轨迹示教、路径规划、通讯测试,视觉直接控制机器人运行。

案例:

识别传送带上面纸的位置角度,计算与基准坐标的偏移量。将偏移量发送给机械手,机械手根据偏移量抓取纸壳完成贴合。

系统构成:

▪ 相机:2个

▪ 像素:500w

▪ 机械臂:四轴机械臂

方案实施:

产品利用两个红色条形光,皮带为黑白双拼色,以满足不同产品颜色的需求。相机采集图片,识别面纸边缘,计算偏移角度和坐标。机械手根据偏移坐标完成取料贴合。
